Что означает измерение петли фаза ноль и какие параметры проверяются?
Измерение петли фаза ноль представляет собой комплекс инструментальных измерений, с помощью которых определяется полное сопротивление цепи, образованной фазным и нулевым проводниками, а также оценивается способность электрической сети обеспечить быстрое отключение поврежденного участка. В состав петли могут входить фазный проводник, рабочий нулевой проводник, защитный проводник, соединения в распределительных устройствах, автоматический выключатель, главная заземляющая шина и элементы системы уравнивания потенциалов. При замыкании фазы на ноль или на заземленные части установки величина аварийного тока должна быть достаточной для срабатывания аппарата защиты за нормативное время.
Во время испытаний определяется сопротивление петли, рассчитывается ожидаемый ток короткого замыкания, сопоставляются ток срабатывания и время отключения автоматического выключателя или другого защитного аппарата. В зависимости от схемы электроснабжения дополнительно оценивается непрерывность защитной цепи, надежность соединений и соответствие параметров требованиям ПУЭ, проектной документации и действующей нормативной документации. Измерения позволяют выявить ослабленные контакты, увеличенное сопротивление кабельной линии, повреждение электропроводки, ошибки при подключении нулевого и защитного проводников.
Проверка особенно важна после монтажа, реконструкции, ремонта или изменения схемы электроснабжения, а также перед вводом объекта в эксплуатацию. Натурные измерения выполняются непосредственно на рабочих точках сети с применением измерительного оборудования, прошедшего контроль исправности и проверки погрешности измерений. По итогам лабораторного контроля оформляются результаты измерений, протокол электроизмерений и при необходимости техническое заключение с указанием выявленных несоответствий и рекомендаций по устранению замечаний. В Кулебаках специалисты проводят обследование объектов различного назначения, включая жилые, административные, производственные и коммерческие здания.
В каких случаях необходимо выполнять проверку петли фаза ноль в электроустановке?
Проверка петли фаза ноль необходима во всех случаях, когда требуется подтвердить безопасность автоматического отключения питания и фактическое соответствие электрической сети расчетным параметрам. Наиболее часто услуга выполняется после завершения электромонтажных работ, при приемке нового объекта, после капитального ремонта, реконструкции или замены распределительных щитов. Инструментальные измерения также требуются после прокладки новых кабельных линий, увеличения установленной мощности, переноса розеточных групп и подключения дополнительного оборудования.
Периодическая проверка полезна в зданиях, где электропроводка эксплуатируется длительное время, подвергается нагреву, вибрации, воздействию влаги или значительным нагрузкам. Увеличение сопротивления петли может быть связано с окислением клемм, ослаблением болтовых соединений, повреждением жилы, некачественным монтажом, нарушением целостности защитного проводника или изменением характеристик автоматического выключателя. Внешне такие дефекты не всегда заметны, однако при аварийном замыкании они способны привести к превышению допустимого времени отключения, перегреву проводников и поражению человека электрическим током.
Отдельно измерение выполняют при расследовании неисправностей, регулярном срабатывании автоматов, нагреве розеток и щитов, появлении запаха изоляции, нестабильной работе оборудования и после затопления помещений. Проверка требуется для подтверждения соответствия требованиям ПУЭ, проектным решениям и техническому заданию. Для объектов, где установлено устройство защитного отключения, измерение петли фаза ноль дополняет проверку УЗО и позволяет оценить работу всей системы защиты в комплексе. При заказе услуги под ключ скидка от 15 процентов. Результаты оформляются документально и могут использоваться при приемке, техническом аудите, подготовке исполнительной документации и контроле качества электромонтажа.
Как проводится измерение петли фаза ноль и какие условия нужны для получения достоверных результатов?
Методика проведения измерения определяется схемой электроснабжения, типом защитных аппаратов, назначением помещений и требованиями нормативной документации. Перед началом работ специалист изучает техническое задание, однолинейные схемы, исполнительную документацию и сведения о характеристиках автоматов. Затем выполняется визуальная оценка распределительных щитов, состояния соединений, маркировки проводников, доступности точек измерений и наличия опасных дефектов. При необходимости уточняется расположение главной заземляющей шины, защитных проводников и элементов системы уравнивания потенциалов.

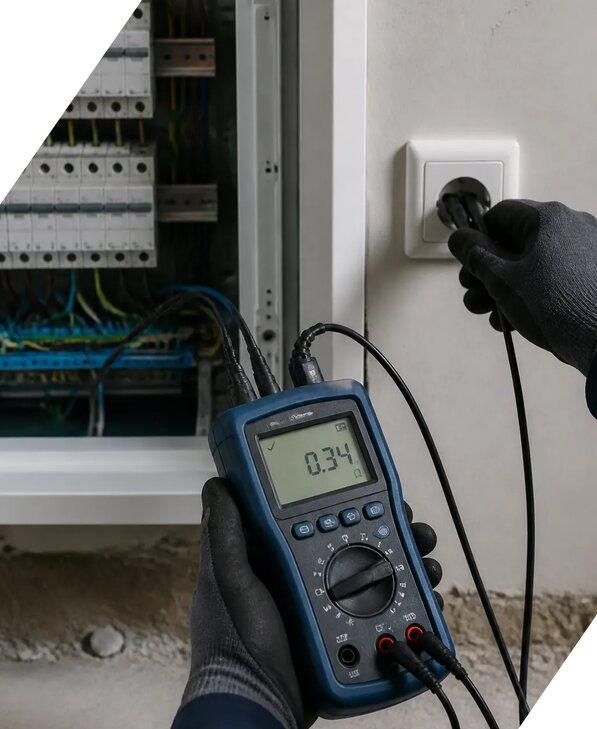

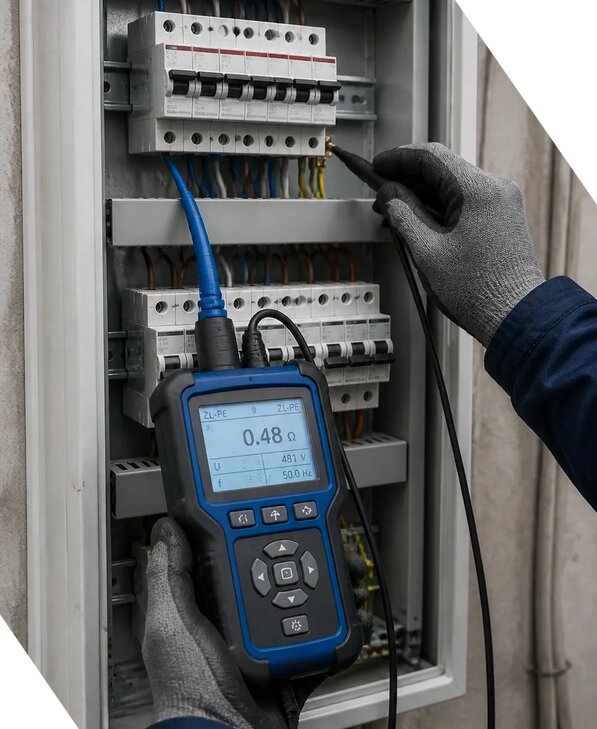

Измерительное оборудование подключается к выбранным точкам электрической сети в соответствии с утвержденной методикой. Современные приборы позволяют определить сопротивление петли без длительного отключения потребителей, однако конкретный режим зависит от конструкции установки и требований электробезопасности. На каждой точке фиксируются адрес, номер линии, обозначение аппарата защиты, измеренное сопротивление, расчетный ток короткого замыкания и оценка достаточности автоматического отключения. Если требуется, дополнительно проверяется непрерывность защитной цепи, полярность, состояние контактов и параметры питающей кабельной линии.
Для достоверности результатов важно, чтобы измерения выполнялись при исправной схеме, с доступом к распределительным устройствам и при отсутствии несанкционированных изменений. На время отдельных операций может потребоваться отключение оборудования или согласование безопасного режима с ответственным за электрохозяйство. Испытательное оборудование должно иметь действующую поверку или калибровку, а специалист обязан учитывать погрешность измерений и влияние параллельных цепей. После завершения работ проводится контроль качества записей, сопоставление данных с ПУЭ и проектными расчетами. В Нижегородской области выездные специалисты выполняют обследование с подготовкой протокола результатов, где указываются примененные приборы, условия проведения, фактические значения и вывод о соответствии требованиям. При выявлении проблем заказчику предоставляется техническое заключение с практическими рекомендациями.
Что показывает результат измерения и как определить, соответствует ли петля требованиям электробезопасности?
Основным результатом измерения является значение полного сопротивления петли фаза ноль. Чем выше сопротивление цепи, тем меньше ток, который возникнет при коротком замыкании, и тем дольше автоматический выключатель будет отключать поврежденный участок. Поэтому оценка выполняется не по одному показателю, а с учетом номинала автомата, его время токовой характеристики, типа сети, сечения проводников, длины линии и требований проектной и нормативной документации. По измеренному сопротивлению прибор или специалист рассчитывает ожидаемый ток короткого замыкания и сравнивает его с током срабатывания защитного аппарата.
Соответствие считается подтвержденным, если при возникновении повреждения автоматический выключатель отключит питание за установленное время, а ток аварийного режима будет достаточным для надежного срабатывания защиты. При этом учитываются допустимые коэффициенты, погрешность измерений, фактическое состояние контактов и возможное ухудшение параметров в процессе эксплуатации. Простое наличие напряжения в розетке или отсутствие видимых дефектов не подтверждает безопасность сети. Только инструментальные измерения позволяют оценить реальное состояние цепи и выявить скрытые потери напряжения, плохие соединения и чрезмерное сопротивление проводников.
В протоколе электроизмерений обычно указываются место проведения, номер линии, тип и номинал аппарата защиты, сопротивление петли, расчетный ток короткого замыкания, нормативное ограничение и итоговая оценка. Если показатель не соответствует требованиям, это может означать недостаточное сечение кабеля, чрезмерную длину линии, ослабленные клеммы, повреждение электропроводки, нарушение соединения защитного проводника или ошибку в схеме. В таком случае техническое заключение содержит рекомендации по ревизии контактов, ремонту или замене участка, повторному измерению после устранения дефекта. Для цепей с УЗО проводится отдельная проверка УЗО, включая ток срабатывания и время срабатывания, поскольку устройство защитного отключения дополняет, но не заменяет контроль петли и состояния защитной системы.
Какие документы выдаются после измерения петли фаза ноль и где могут применяться результаты?
По завершении работ оформляется комплект документов, подтверждающий проведение измерений и содержащий фактические характеристики проверенной электрической сети. Основным документом является протокол результатов или протокол электроизмерений. В него включаются сведения об объекте, заказчике, проверенных помещениях и линиях, примененном измерительном оборудовании, его метрологических данных, дате проведения, условиях испытаний и ответственных специалистах. Для каждой точки приводятся полученные значения сопротивления петли, рассчитанный ток короткого замыкания, параметры автоматического выключателя и вывод о соответствии требованиям.
Если в ходе обследования выявлены замечания, дополнительно подготавливается техническое заключение. В нем описываются обнаруженные дефекты, возможные причины недостаточных показателей, потенциальные риски для людей и оборудования, а также рекомендации по устранению. После ремонта может быть выполнен повторный контроль качества с фиксацией новых значений. При необходимости в комплект включаются ведомость точек измерений, перечень неисправностей, схема расположения проверенных участков и фотофиксация состояния щитов или соединений. Состав документации зависит от назначения объекта, требований технического задания и задач, для которых проводится лабораторный контроль.
Документы используются при приемке электромонтажных работ, вводе здания в эксплуатацию, подготовке исполнительной документации, прохождении технического аудита, подтверждении соответствия требованиям ПУЭ и внутренних стандартов собственника. Они также могут потребоваться при обследовании перед покупкой или арендой помещения, страховом анализе, расследовании аварии, подготовке объекта к проверке надзорными организациями и планировании ремонта. ЭкспертизаРоссия работает с 2013 года, с 2013 года по 2026 выполнено более 2572 заказов. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. Для предварительной оценки состава работ и подготовки коммерческого предложения отправьте запрос КП Владимиру Дмитриевичу, а по организационным вопросам используйте телефон +7 931 105-63-33. Стоимость обследования формируется с учетом количества точек, площади объекта, сложности схемы и необходимости дополнительных испытаний, ориентировочная цена может составлять от 2577 руб/м².
